はじめに

いざと言う時には、ローカル環境が必要な場面があります。例えば、ID/PWによるログインにより、不運にも何度も失敗しアカウントが自動ブロックされた場合です。攻撃者であるなら、そのまま永遠にブロックリストに登録されていてもいいのですが、自分自信の場合は、ブロックリストから解除しなければなりません。しかし、アクセスとして外部IPアドレスを許す設定はセキュリティ的には低くなるため、許可するIPアドレスとしてローカルのみを設定しています。そうすると、もしもの時には、自宅に帰ってローカル環境でブロックリストにアクセスすれば良いのですが、どうしても出先にいる場合は、VPNに接続して擬似的にローカル環境で作業を行う訳です。

スポンサーリンク
  • Synology DS517 by Amazon ID:22173
  • Synology DS920+ by Amazon ID:22172
  • オムロン BY50S用パック by Amazon ID:22171
  • オムロン BY50S by Amazon ID22170
  • Synology 高機能無線ルーター 800Mbps + 1,733Mbps(11a/b/g/n/ac対応) 高セキュリティ VPN Plus対応 RT2600ac by Amazon ID24327
  • エレコム LANケーブル CAT6A 5m 爪折れ防止コネクタ ホワイト LD-GPA/WH5 by Amazon ID24327

RT2600ac

スポンサーリンク
by Rakuten ID:15895

ハードウェアインストールに関する取扱説明書は、以下のリンクからご参照ください。

スポンサーリンク
by Google Ads ID19417

Synology Router RT2600ac

ハードウェア行くストールガイド

https://global.download.synology.com/download/Document/Hardware/HIG/Router/17-year/RT2600ac/jpn/Syno_HIG_RouterRT2600ac_jpn.pdf

出先からRT2600acにアクセスするには

不正にログインすることを防御するには、Two Factorを使うことでセキュリティを上げることができます。通信途中の傍受(盗聴、改ざん)については、それでは不可能です。そこで、暗号化技術による通信を提供するVPN (Virtual Private Network)が使われます。

先ず、単に自宅のネットワークに入る方法として、暗号化されたVPNに入る方法と、そこまでせず、Internetからhttpsで入る方法です。簡便な方法は、Internetから入る方法になります。

Synology RouterのRT2600acに対して出先からアクセスする場合、DS routerというアプリを使用できますが、セキュリティを上げるために、VPNの導入も視野に入れます。

VPN Serverの種類

  • Synologyが提供するVPN Server
    • Synology VPN
      • SSL VPN : ライセンス数1 (同時アクセスできるユーザー数)
      • WebVPN : ライセンス数1
    • 標準VPN
      • SSTP VPN : ライセンス数1
      • OpenVPN : ライセンスフリー (複数設定可能)
      • L2TP/IPSec VPN : ライセンスフリー (複数設定可能)
      • PPTP VPN : ライセンスフリー (複数設定可能)

L2TP以外のVPN接続を確認できていませんでしたが、Synology SSL VPNの接続も確認できました(2021/01/05)。iOSでは、SystemとしてL2TPに対応しています。Synology SSL VNPへの接続には、接続アプリが提供されています。VPN Plusをアプリストアから探してインストールしてください。L2TPよりは、SSL VPNを使った方が接続は安定しています。

設定概要

  1. 共通の設定(ここでは、詳細な説明はしません)
    • Internetからのアクセスには、DDNSによるドメイン名の取得が必要
    • RT2600acでSRMのポートを開放 (L2TPでは必要ではない)
    • iPhoneへのDS routerアプリのインストール (ネット管理のため)
    • iPad/iPhoneのファイルブラウズアプリ(FileBrowser Biz)のインストール(ローカルアドレスによるファイルにアクセスするため)
  2. VPN経由
    • 通信内容の暗号化
    • 暗号化・複合化があるためレスポンスが低下はやむを得ない
    • システムの設定
      • RT2600acへのVPN Plus Serverのインストール
      • iPad/iPhoneの設定 → 「VPN構成を追加」にて設定
      • iPad/iPhoneへのSynology DS routerアプリ、VPN Plusアプリのインストール
  3. Internetのみの経由
    • Webブラウザは、httpsでアクセスできれば、SSLで暗号化される。そうでないアプリでは危険性が高まる
    • システムの設定
      • iPhoneのDS routerアプリからRT2600acにアクセス

VPNによる暗号化

VPNの暗号化通信には、RouterにVPN ServerとClient側の設定が必要です。以下の「VPNのインストールと設定」を行ってください。

VPNサーバー

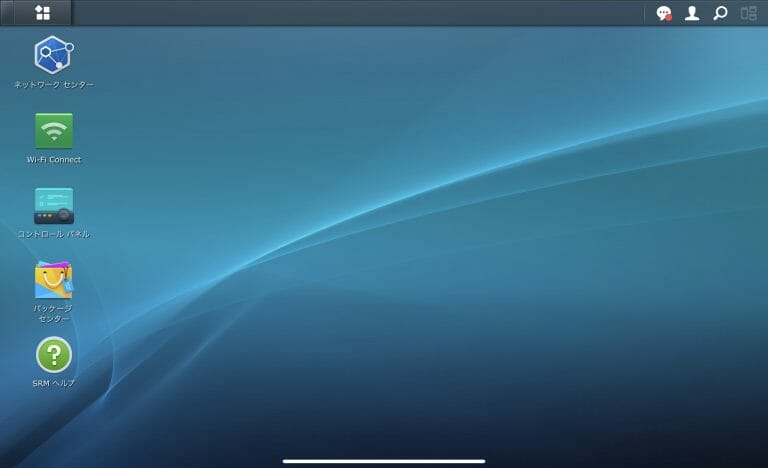

下図は、RT2600acのデスクトップです。

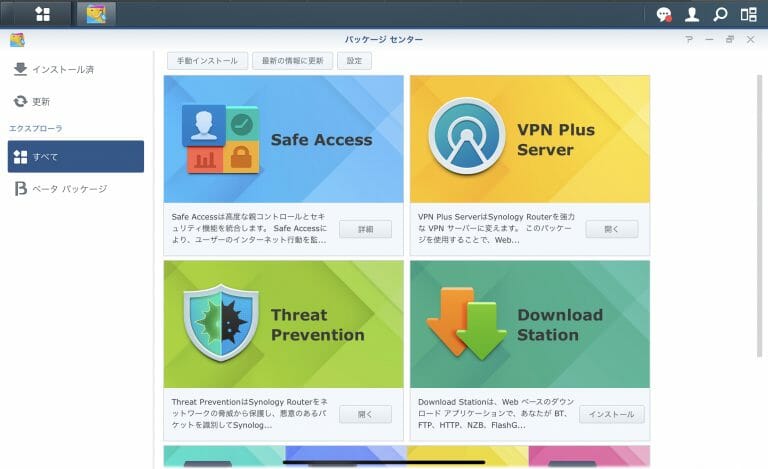

下図は、パッケージセンターにあるパッケージです。VPN Plus Severをインストールします。

左上の窓アイコンから、使用できるアプリが表示されます。VN Plus Severを起動して設定してきます。

SSL VPN

SLL VPNサーバの設定

  • クライアントIPの範囲
    • Local Networkに設定してください。この設定は、もしもの時に、Local Networkからはアクセスを許可する設定にしているため、外からVPNに入ってローカルIPアドレスを取得することで、外からローカルIPアドレスによりアクセスが可能とするためです。
    • NASの「コントロールパネル → アカウント → ホワイト/ブロックリスト」のホワイトリストには、ローカルIPアドレスを設定していることが前提です。
  • ポート
    • 以降に解説しているL2TPの場合とは異なり、ポート番号が必要です。重要な事は、ポート番号は、その他のサービスと重ならない番号を設定することです。重ならないポート番号を設定することで、そのポート番号を使ったコールは、本RT2600acルーターのサービスとみなされ、SLL VPNサーバーをコールすることができます。
    • 割り当てられている「ポート番号」は、「ネットワークセンター → 転送」にて確認してください。

SSL VPN クライアント

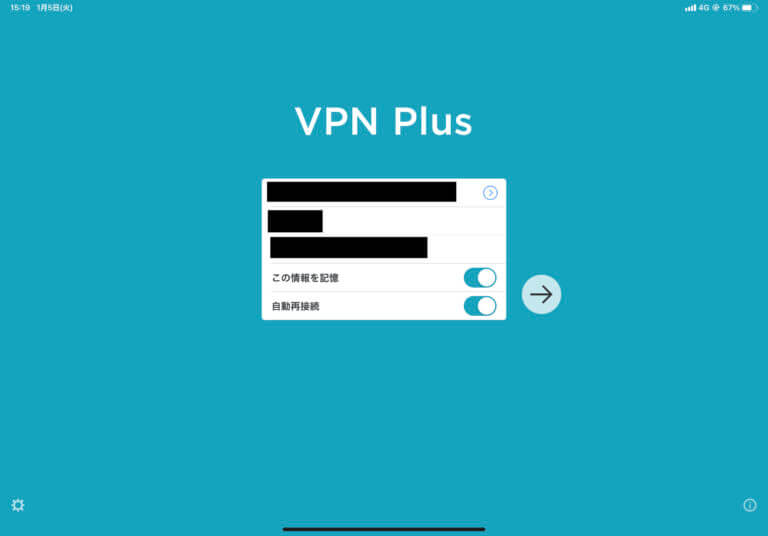

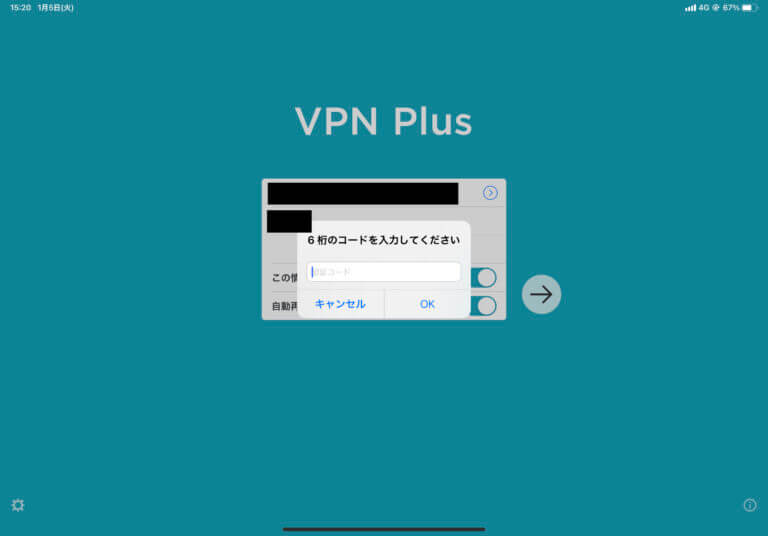

DDNS名とポート番号(<your DDNS name>:<port no>)とUI/PWを入力して接続します。2ファクターを設定していれば、認証番号の入力を求めてきます。入力して接続します。

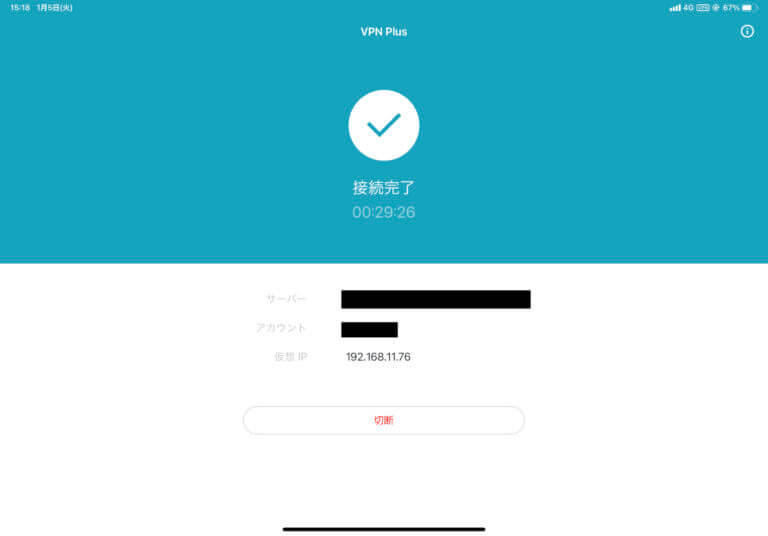

接続できれば、ローカル環境と同様に作業が可能です。NASの接続IPアドレスも、ローカルIPアドレスで可能になっています。

L2TP

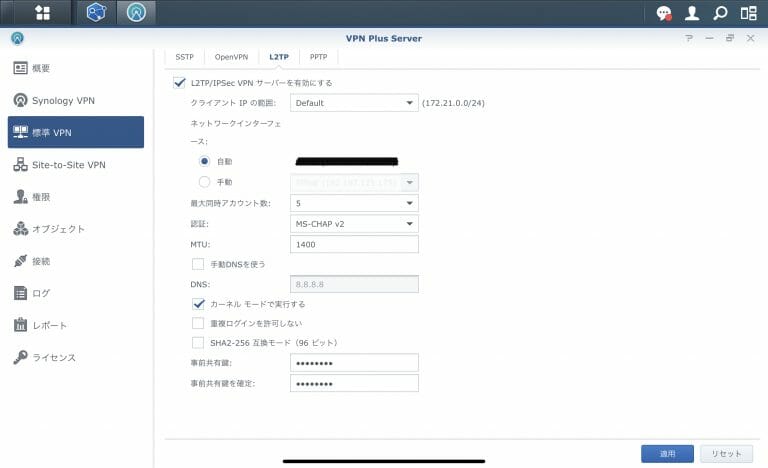

L2TPサーバの設定

  • iOSはL2TPに対応しています。
    • でも、iOS用に Synology アプリとしてVPN Plusがあるので、上記に示したSSL VPNを使う方が素直です。
  • VPN Plus Serverの標準VPN → L2TP、を開く
  • クライアントIPの範囲 → (Local Network)にセットすること
  • 事前共有鍵 : 最下の2カ所を入力
  • [適用]

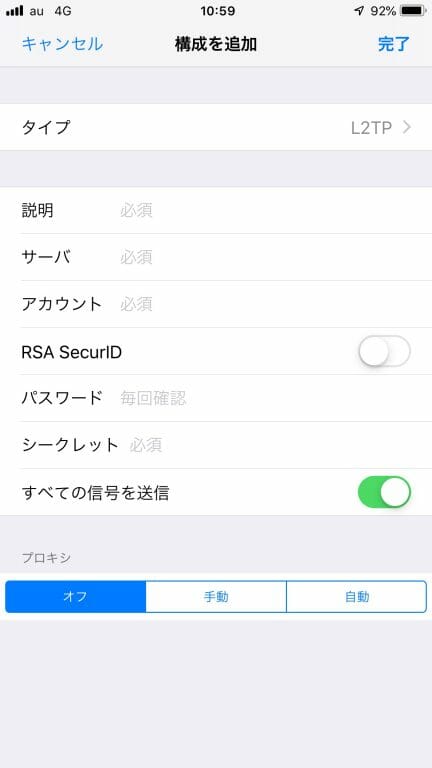

iPhoneの設定 (クライアント)

  • 設定 → VPN → VPN構成を追加
  • タイプの設定 : L2TP

まとめ

VPNを活用すると、出先からのアクセスでもローカル環境を享受できます。ローカル環境でしかできない作業でも、VPNによりリモートで作業ができるということです。セキュリティ面のメリットだけでは無いことを理解して、是非、活用してください。

編集履歴
2020/07/15 Mr.HARIKIRI
2021/01/05 追記 (SSL VPNの設定、まとめ)
