[Synology] NASのRAID HDDにエラーが出た – HDD交換の手順 [2022/10/15]

Written by

harikiri

in

Post Views: 445

Synology NASのRAID HDDの1つが故障

NASのHDDにエラーが出た。5年程度連続稼働していたRAIDを構成するHDD (以下HDD a)の一つです。NASに発生するイベントは、メール通知するようにしていたので、不良セクタが出始めたことは1ヶ月前から分かっていた。

とうとう今日、そのイベント通知には「失敗(Fail)」の文字があった。

HDD aは、Synology製品のNASとして、僕がDS918+に対して最初に導入した1台構成のHDDでした。システム構築時の設定では、その後に追加するHDDをRAID構成できるようにしていました。その後は，順次HDDを増設していき、そのNAS、すなわちDS918+は，フル構成の4台HDDになっていました。

最近、DS1621xs+を導入した時に，DS918+のHDD aを含む全てのHDDをDS1621xs+に移行，および新品の8TB HDD，2台を追加して継続して使用していました。具体的には、DS918+では4ベイですが，DS1621xs＋では6ベイなので，新しくHDDを2台追加して6台HDDとしハイバネーションなしで連続稼働させていました。

今回、最も稼働時間が長かったHDD aが故障した訳です。

故障までにかかった期間はHDD aの稼働時間から推定すると，約５年の稼働年数でした。

今回の故障イベントでは、不良となったHDDを新しいHDDに交換したので、その作業手順(修復;repair)を中心に解説します。

DS1621xs+のHDD構成

DS1621xs+にインストールしたHDDの構成は，以下の通りです．

すべてのHDDは，WD, 8TB HDD Red (or Red Plus)を使用しています．今回，故障した8TB HDDのリプレースには，普通の対応として同じ容量の8TB (2.8万円)で行おうと思いましたが，さらに大きなな容量の12TBを用いることにしました．大きなサイズ違いのHDD追加で，どうなるのかの興味が大きな理由です．

これから先，現在では健康状態にある残りのHDDも劣化が進み不良セクタが増えて「失敗」というステータスを吐くことは必然です．その都度，12TBに置き換えていければと考えてのことです．交換が必要な頃には，今回，4.5万円で購入したWD 12TB HDD Red Plusの価格は，もっと低価格になっていると思われます．すべての8TB HDDが12TBに置き換わったとき，現在のストレージの簡易的計算容量は，(8×(6-1)) = 40TBから(12×(6-1)) = 60TBに増加します．その時までの先行投資です．

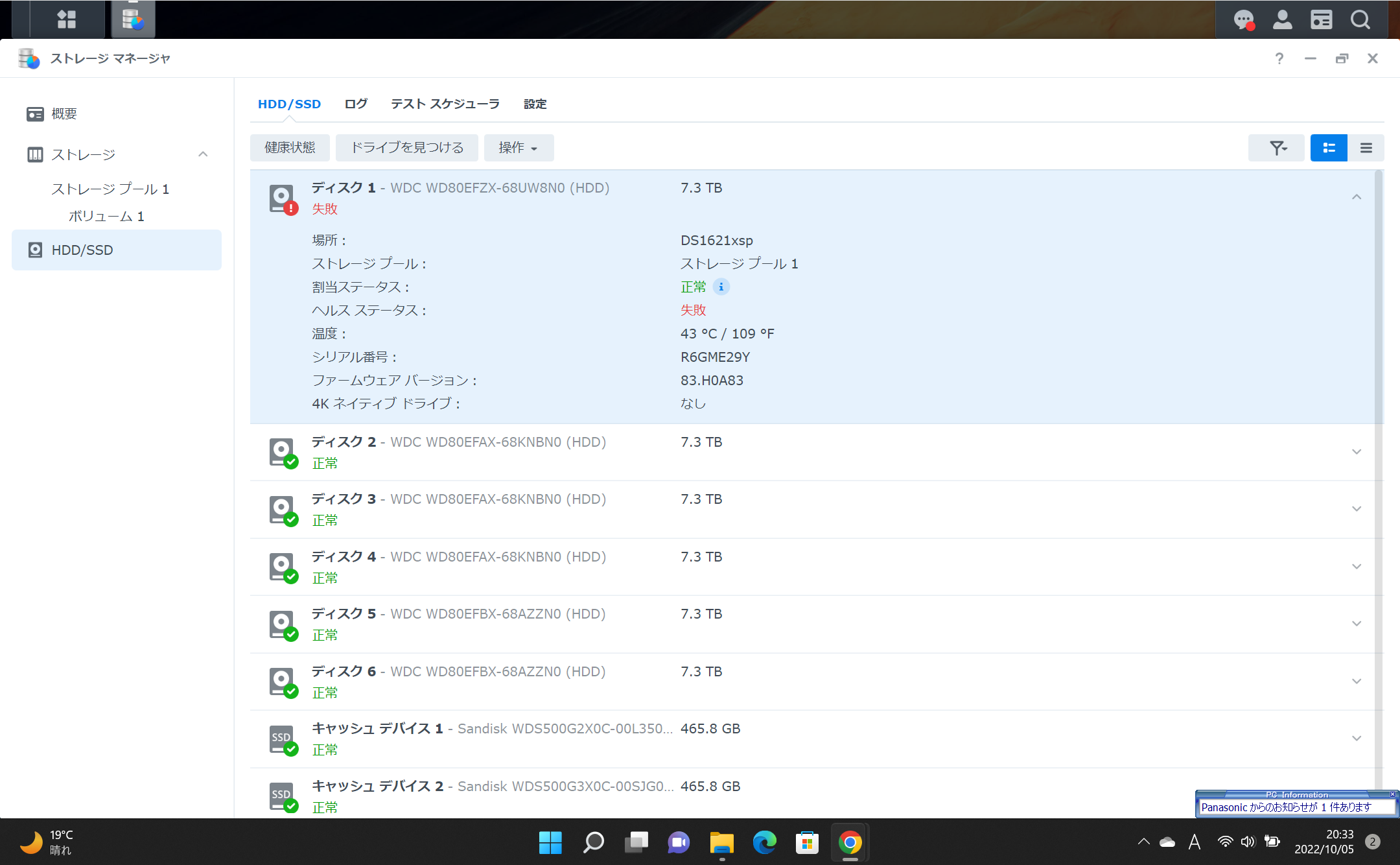

ストレージプール1を構成しているディスク1のステータスが失敗を示している．構成しているディスクの容量はすべて8TBです．今回のディスク1の修復には，12TBを使用することにした．
図1. ディスク1のエラー状況

修復(repair)

図1の状態から，DSMをシャットダウンさせて，故障した8TB HDDのディスク1を抜き出し，12TBのHDDに交換しました．その後，DS1621xs+を再起動させました．

再起動後には，DS1621xs+から「ピーッ，ビーッ」と一秒間隔でアラート音が鳴り始めました．このアラート音は，修復作業の開始まで鳴りやみませんでした．

再起動後にDSMにログインして,乗せ換えたHDDに対してS.M.R.Tを実行しました．約2分後にS.M.R.T処理は完了しました．

その後，乗せ換えたHDD (ディスク1)の健康状態を確認してから，「修復」を実行しました．修復完了のパーセント値が表示され始めた時に，アラート音が停止しました．

修復時間の残り時間は，約14時間が表示され，カウントダウンが開始されました．修復開始されるとアラート音も停止し，通常のHDDを使用できる状態になっています．通常の運転状態ということなので，HDDへのアクセスも可能です．

データ スクラブ

修復 (約14時間後)が完了すると，データ スクラブ (Data Scrubbing)が実行されます．Data Scrubbingは，以下の2つの処理 (ファイル システム スクラブ，RAID スクラブ)が連続して実施されます．

  1. ファイル システム スクラブ：Btrfs ファイル システムのボリュームのチェック．チェックサムでデータ不一致が検出されると、システムはバックアップを使用してデータを修復しようとする．ファイル パスはログ センターに記録される．
  2. RAID スクラブ：SHR（3 台以上のディスクで構成）、RAID 5、および，RAID 6 のストレージ プールで実施される．検出されたデータの不整合は復元される．

Data Scrubbing – Synology site –

https://kb.synology.com/ja-jp/DSMUC/help/DSMUC/StorageManager/storage_pool_data_scrubbing?version=

以上

まとめ

いずれは，Synology NASのHDDエラーが出ると思っていましたが，その日は早く来ました．NASでは，データ整合性を厳密に管理するのが本来の機能なので，「Synology NAS」よ．ナイス．

Synology NASでは，PCでは見過ごされがちであるHDDの劣化について敏感に感知するように設定されています．PCのデータのバックアップは，RAID構成のNASにすることが良いのだと，あらためて思いました．まあ，そのようにしてきたのですねどね．

PCのHDDのデータは大丈夫なのか．それについては，今日はあまり考えないようにしておきましょう．

編集履歴

2022/10/07 Mr.Harikiri
2022/10/12 追記:Data Scrubbing
2022/10/15 追記:まとめ，文言整備
